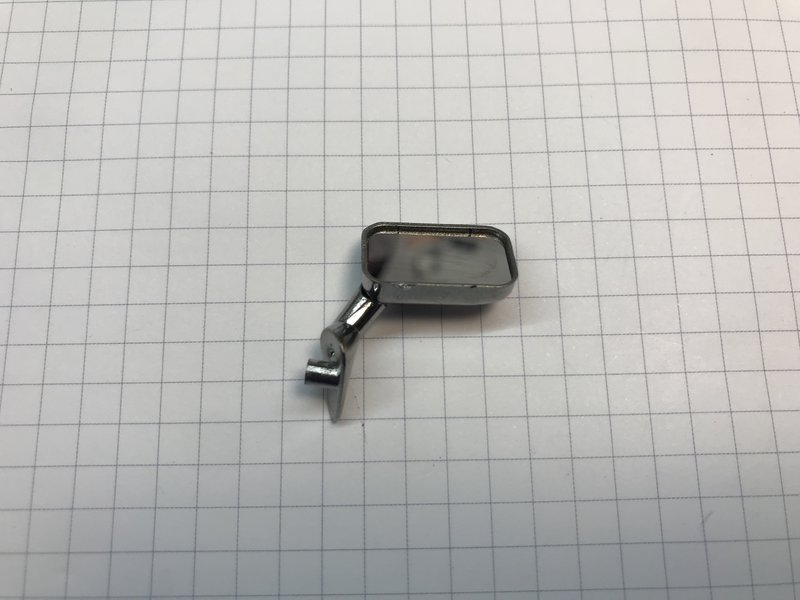

Bauphase 83 - Die linke Tür (1)Als erstes setzen wir denk linken Außenspiegel zusammen, dazu schrauben wir mit einer BP Schraube den Spiegelarm an das Spiegelgehäuse.
Danach wird die Spiegelfolie in das Gehäuse geklebt.

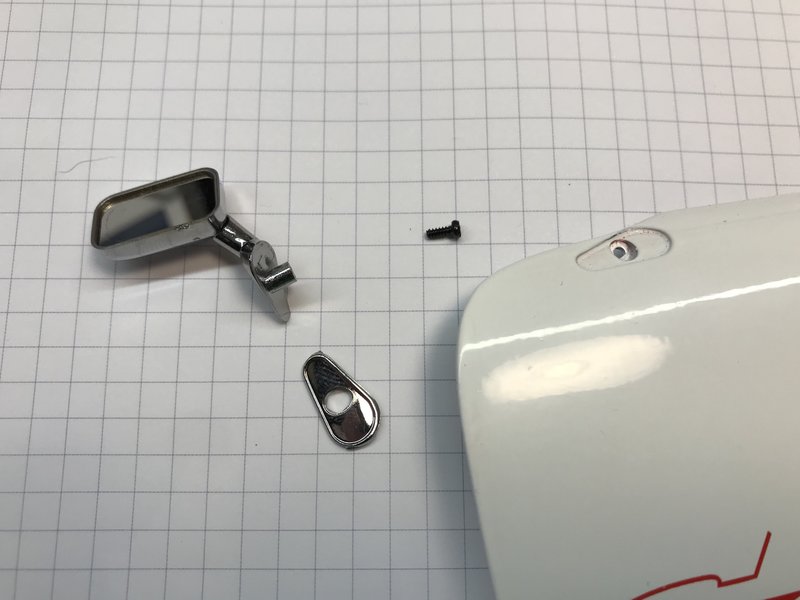

Nun brauchen wir die linke Tür aus BP 82. Dann legen wir den Spiegelrahmen 83D auf die Tür und darauf dann den Spiegel. Mit einer FP Schraube wird das ganze dann von Innen verschraubt.
Es folgt das Scharnier 83F ... dieses setzen wir in die Tür. Die Federplatte wird dann mit einer OM Schraube befestigt.
        Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|

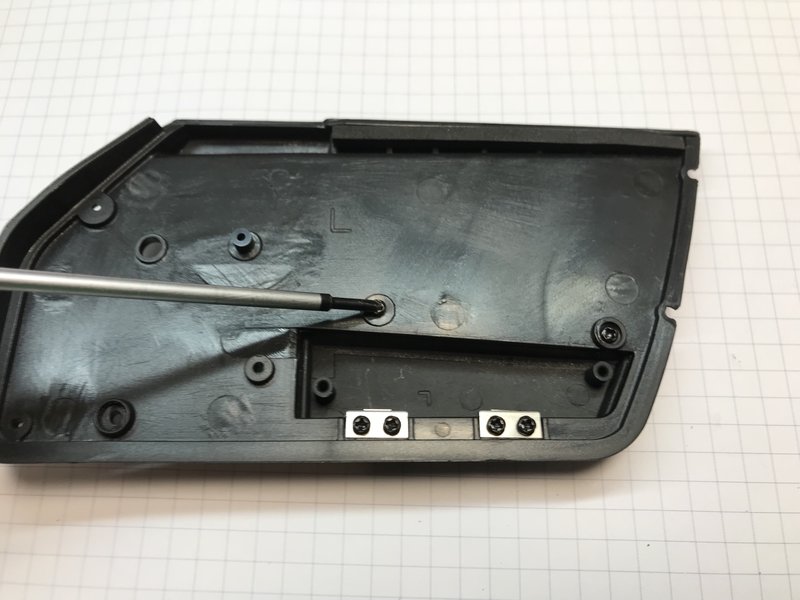

Bauphase 84 - Die linke Tür (2)Zu beginn montieren wir zwei Scharniere an das linke Türfach. Dieses wird dann an die Innenverkleidung mit vier PP Schrauben befestigt.
Von Innen montieren wir dann die Verkleidung 84C.
Es folgt die Armlehne. Diese wird an der Innenverkleidung montiert und mit zwei AP Schrauben verschraubt.            Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|

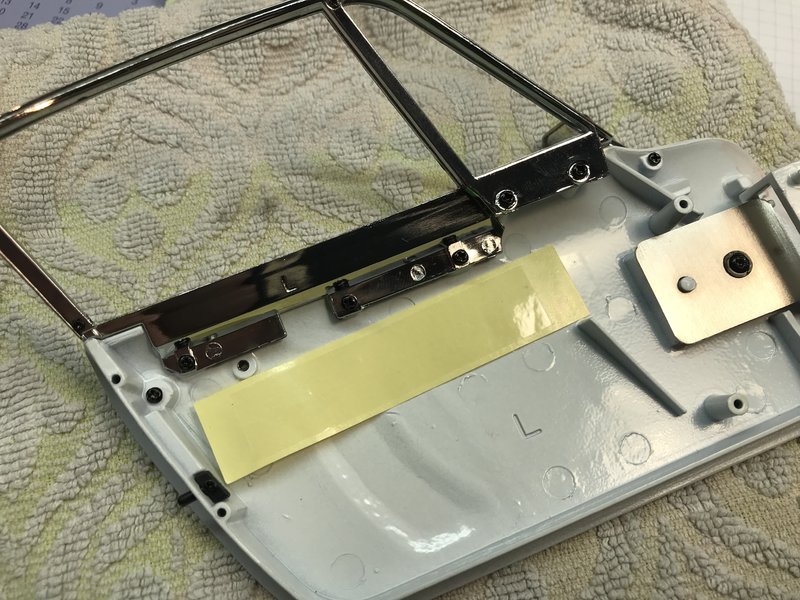

Bauphase 85 - Die linke Tür (3)Nun montieren wir die Fensterrahmen.
Als erstes setzen wir das kleine Dreiecksfenster in den Rahmen ein, dann setzen wir darauf den zweiten Rahmen und verschrauben beide mit drei OP Schrauben.
Nun wird das ganze an der linken Tür montiert.         Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|
Bauphase 86 - Die linke Tür (5)
Nun montieren wir den Mechanismus der Fensterheber. Dafür setzen wir die Fensterkurbel in die Innenverkleidung rein. Von innen wird dann das kleine Zahnrad aufgesetzt und mit einer AP Schraube befestigt.
Das große Zahnrad wird dann auf dem Hebearm verschraubt. Am anderen Ende des Hebearms wird nun die Scheibe aufgesetzt und mit einer U-Scheibe und ein er IM Schraube befestigt.
Jetzt wird das ganze von Innen in die Innenverkleidung gesetzt und verschraubt.
Am unteren Fensterrahmen wird dann ein Streifenaufkleber montiert.
Weiter geht es mit dem zusammen führen von Innenverkleidung und Tür. Dazu die Fensterscheibe von unten ein schieben und dann das ganze mit vier AM Schrauben befestigen. Zum Schluss wird noch das zweite Türfach eingesteckt.
Nun klappen wir das Türscharnier auf und verschrauben die Tür an der Karosse.                Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|
Bauphase 87 - Die rechte Tür (1)Hier montieren wir zunächst den Türgriff an der rechten Tür und befestigen den von Innen mit einer AP Schraube.
Danach montieren wir noch das Türschloss.       Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|

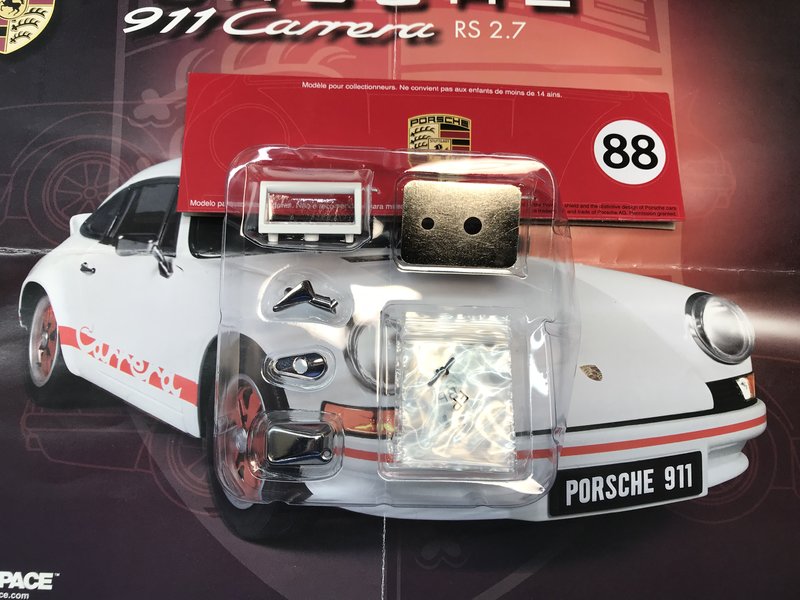

Bauphase 88 - Die rechte Tür (2)Für diese Bauphase richtet ihr euch bitte nach der Anleitung in BP 83.          Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|
Bauphase 89 - Die rechte Tür (3)Für diese Bauphase richtet ihr euch bitte nach der Anleitung in BP 84.            Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|
Bauphase 90 - Die rechte Tür (4)Für diese Bauphase richtet ihr euch bitte nach der Anleitung in BP 85.        Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|
Bauphase 91 - Die rechte Tür (5)Für diese Bauphase richtet ihr euch bitte nach der Anleitung in BP 86.                     Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
