Bauphase 16 - Das Rad des Backbordfahrwerks
Nehmt den Reifen D034 und die Felge P048 vor. Um die Felge in den harten Reifen zu pressen ist es nötig diesen zuvor zu erwärmen. Dazu macht ihr euch heißes Wasser und legt den Reifen dort ca. eine Minute rein. Danach nehmt ihr den Reifen, trocknet diesen ab und presst die Felge ein. Das geht recht einfach.

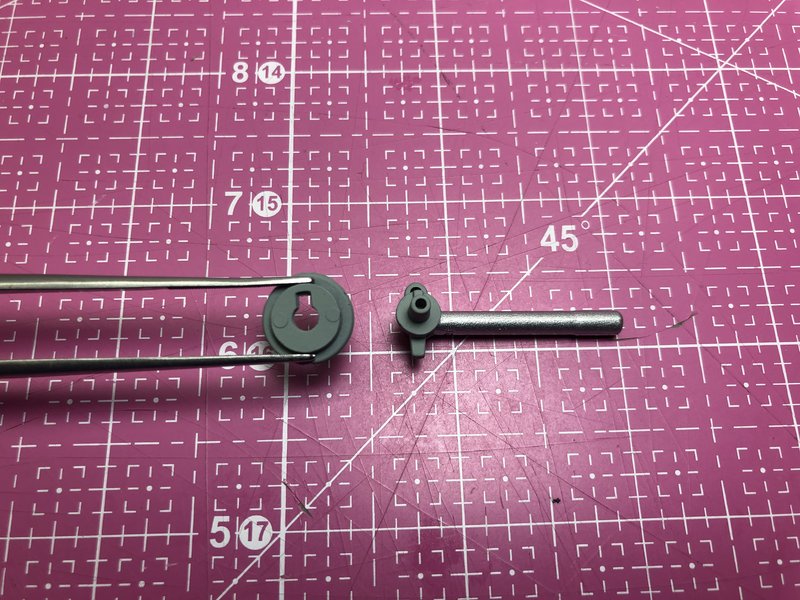

Weiter geht es mit der Achse, auf dieser setzen wir die Scheibe P050. Auch die Trommel P051 setzen wir nun noch auf die Nabe und verschrauben alles mit einer IM Schraube.

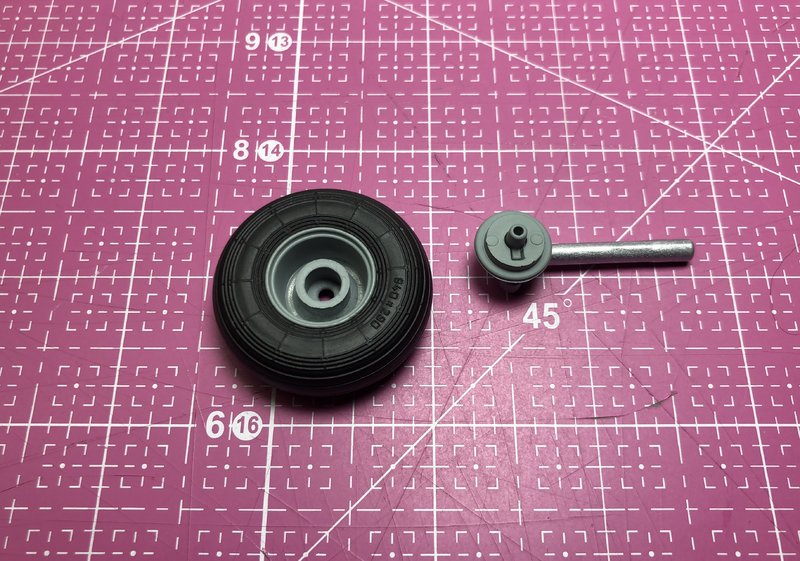

Presst danach die Radnabe in die Felge, das geht recht schwer. Ein leichter vorsichtiger Schlag mit dem Hammer hilft. Das Rad sollte sich dann einfach drehen lassen.
Setzt nun vorne noch die Radkappe P049 auf die Felge.                Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|

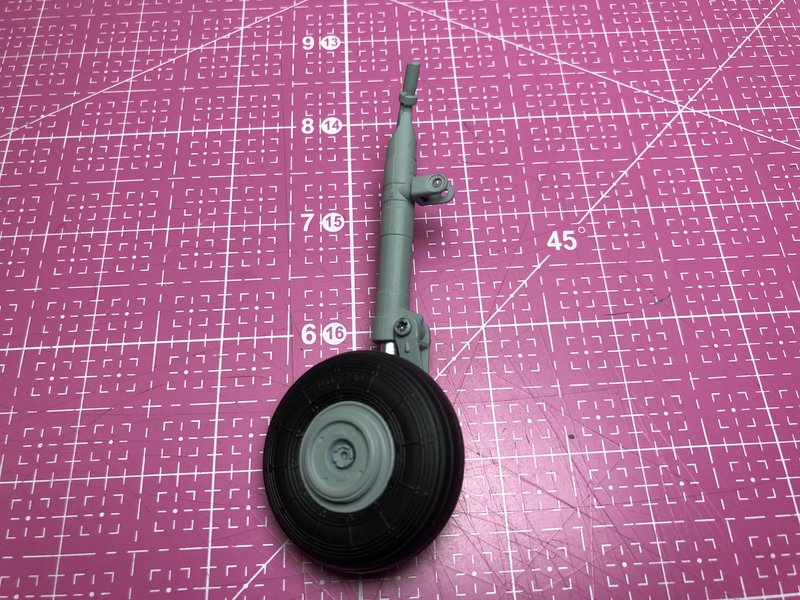

Bauphase 17 - Das BackbordfahrwerkNehmt das Rad aus BP16 und führt von hinten das Bauteil P054 heran. Verschraubt dieses mit einer DP Schraube.
An diesen Arm setzen wir nun den Arm P055 und montieren beides mit einer EP Schraube. Achtet bei der Montage der Arme auf die Ausrichtung, orientiert euch dazu an den Bildern.
Dann nehmen wir die Aufhängung P053 und schieben dort die Feder ein. Dach führen wir dort die Achse auch ein und verschrauben den Arm mit der Aufhängung, dazu nehmen wir eine DP Schraube.
Am oberen Ende der Aufhängung montieren wir dann die Halterung D036 mit einer EP Schraube.
In dieser Halterung setzen wir dann die Stange des Hydrauliksystems und montieren beides mit einer JM Schraube.
Die Gesamte Baugruppe setzen wir dann, wie zu sehen in die Wand des Fahrwerksfachs ein. Nehmt due Halterung P052 und positioniert diese so, das die Aufhängung fixiert ist. Befestigt die Halterung mit einer DM Schraube.
Das obere Ende des Hydrauliksystems wird nun mit einer CM Schraube an der Wand befestigt.
Prüft nun ob sich das Rad klappen lässt, ggf. etwas Öl auf die Stange des Hydrauliksystems geben.
                     Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|
Bauphase 18 - Das Hydrauliksystem des SteuerbordfahrwerksFührt die Bauteile P057 und P056 wie gezeigt zusammen. Setzt die Montageplatte P039 an das Ende des Zylinders und montiert beides mit einer HM Schraube.
Schiebt nun die Welle in den Zylinder. Achtet darauf das die Welle beweglich ist, ggf. etwas Öl auf die Stange geben.       Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|
Bauphase 19 - Das Rad des Steuerbordfahrwerks
Nehmt nun wieder Reifen und Felge vor euch und macht euch eine Schale mit heißem Wasser. Legt den Reifen für ca. eine Minute in das Wasser und nehmt ihn danach wieder raus, trocknet dieses ab und presst die Felge ein.
Danach nehmen wir die Achse und setzen die Scheibe P060 und die Trommel P061 auf und verschrauben alles mit einer IM Schraube.
Presst nun die Achse von hinten vorsichtig in die Felge, das geht mit einem kleinen Hammer recht einfach. Das Rad sollte sich dann einfach drehen lassen.
Von vorne drücken wir dann noch die Radkappe P059 auf die Felge.              Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi
FB: https://m.facebook.com/p...-More-2148655845420527/
@work: X-Wing, MIG-29, F312T4R.I.P.: Dodge ChargerCompleted: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
|
|
|
Rang: Superelite Gruppe: Registered
Mitglied seit: 20.01.2013 Beiträge: 2.646 Punkte: 8.084 Wohnort: Celle, Germany
|
Bauphase 20 - Das SteuerbordfahrwerkNehmt nun wieder das Rad vor und setzt hinten den Arm P064 an. Diesen verschrauben wir mit einer DP Schraube.
Dann setzen wir daran den nächsten Arm des Fahrwerks P065 und verschrauben diesen mit einer EP Schraube.
In die Aufhängung schieben wir zunächst die Feder und dann die Achse ein. Den Arm der Achse befestigen wir dann mit einer DP Schraube an der Aufhängung.
Am oberen Ende der Aufhängung montieren wir dann die Halterung D042 mit einer EP Schraube. In dieser Halterung führen wir dann die Öse des Hydrauliksystems ein und befestigen beides mit einer JM Schraube.
Diese ganze Baugruppe legen wir dann wie gezeigt in die Wand des Fahrwerks. Nehmt die Halterung P062 und befestigt mit einer DM Schraube so beide Baugruppen miteinander. Das andere Ende des Hydrauliksystems verschrauben wir oben an der Wand mit einer CM Schraube.
Nun prüft bitte ob sich das Fahrwerk problemlos klappen lässt.                   Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © LevelordFollow me on:YT: https://www.youtube.com/user/WinsenRacers
