Offizielles Bautagebuch Dodge Charger R/T Lieferung 3 Bauphasen 5 - 7 Optionen
Levelord
#1 Geschrieben : Dienstag, 24. Dezember 2019 13:55:51

Rang: Superelite

Turquoise medal for creating a model making know-how topic: know-how topicorange medall for 500 posts: orange medall for 500 postsBlue medal for Model build: model buildPublisher medal: Publisher MedalRed Medal: Red Medalpurple medal: Medaille für 1000 posts
Gruppe: Registered, Moderator

Mitglied seit: 20.01.2013
Beiträge: 2.661
Punkte: 8.129
Wohnort: Celle, Germany

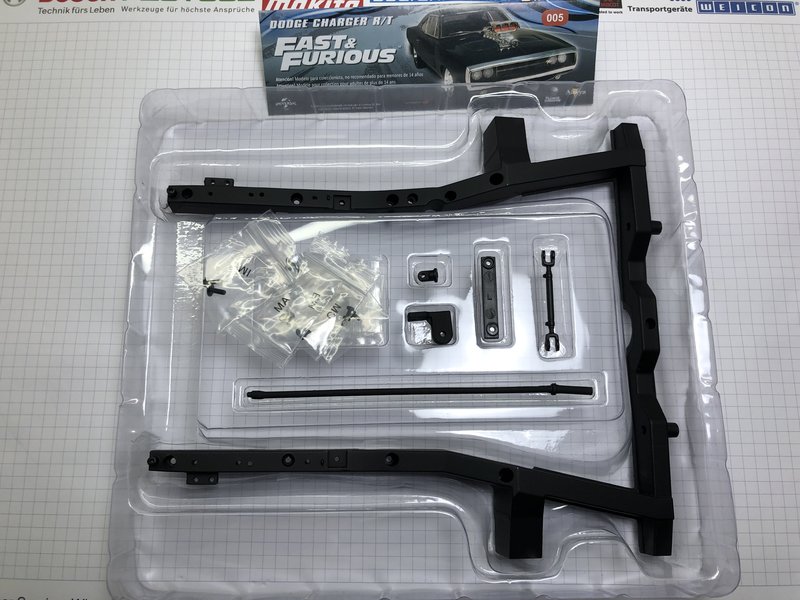

Bauphase 5 - Das vordere Fahrgestell


Als erstes nehmen wir das Rad mit der Radaufhängung und stecken das Richtungsgelenk 5C von oben in den Achsschenkel. An diesem gelenk montieren wir dann den Lenkarm 5D und befestigen diesen mit einer JM Schraube.
Dann kippen wir die Radaufhängung vorsichtig so, das der Dämpfer auseinander geht und stecken dann die Feder 4I dazwischen ein. Nun führen wir beide Dämpferteile wieder ineinander.

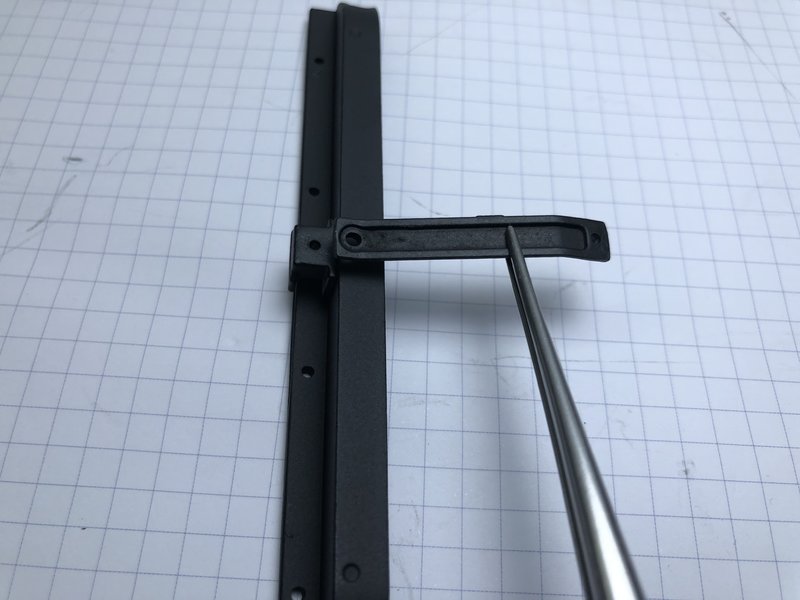

Am Fahrgestelle montieren wir wie zu sehen nun die Platte 5F mit zwei CM Schrauben. Auch die Platte 5G wird nun mit einer AM Schraube am Fahrgestell montiert.
Den Torsionsstab stecken wir ebenfalls in das Fahrgestell und befestigen diese von vorn mit einer DM Schraube. Das andere Ende des Stabs montieren mit Hilfe des Bauteils 5E und einer IM Schraube am Fahrgestell.

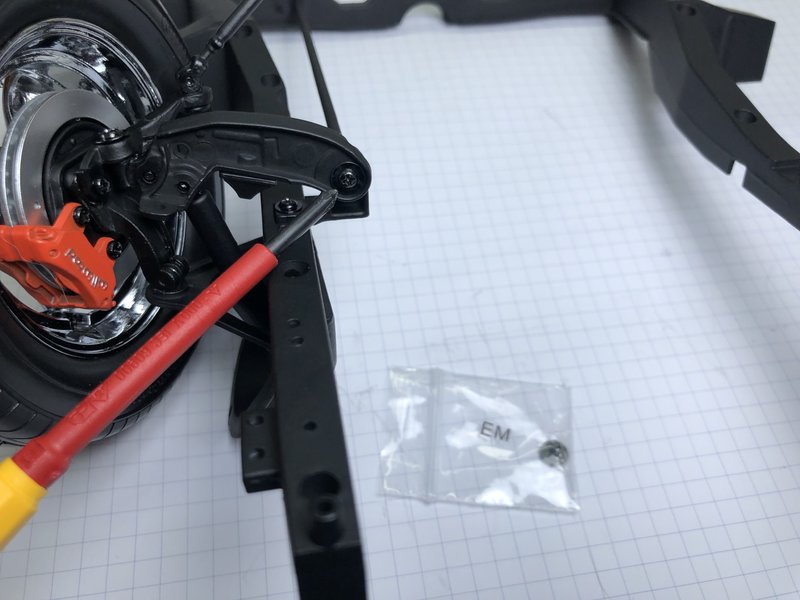

Nun setzen wir das Rad samt Aufhängung an das Fahrgestell und verschrauben beides von unten mit zwei FM Schrauben. Den Arm der Radaufhängung führen wir nun zum Winkel der Torsionsstange und stecken nun eine Schraube durch den Arm und Winkel in die Stange, dazu nehmen wir eine EM Schraube.












































Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © Levelord



Follow me on:

YT: https://www.youtube.com/user/WinsenRacers

IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi

FB: https://m.facebook.com/p...-More-2148655845420527/


@work: Mustang Eleanor


R.I.P.: Dodge Charger, MIG-29


Completed: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303, VW T1 Samba Bus, F312T4, X-Wing
Levelord
#2 Geschrieben : Dienstag, 24. Dezember 2019 14:10:20

Rang: Superelite

Turquoise medal for creating a model making know-how topic: know-how topicorange medall for 500 posts: orange medall for 500 postsBlue medal for Model build: model buildPublisher medal: Publisher MedalRed Medal: Red Medalpurple medal: Medaille für 1000 posts
Gruppe: Registered, Moderator

Mitglied seit: 20.01.2013
Beiträge: 2.661
Punkte: 8.129
Wohnort: Celle, Germany

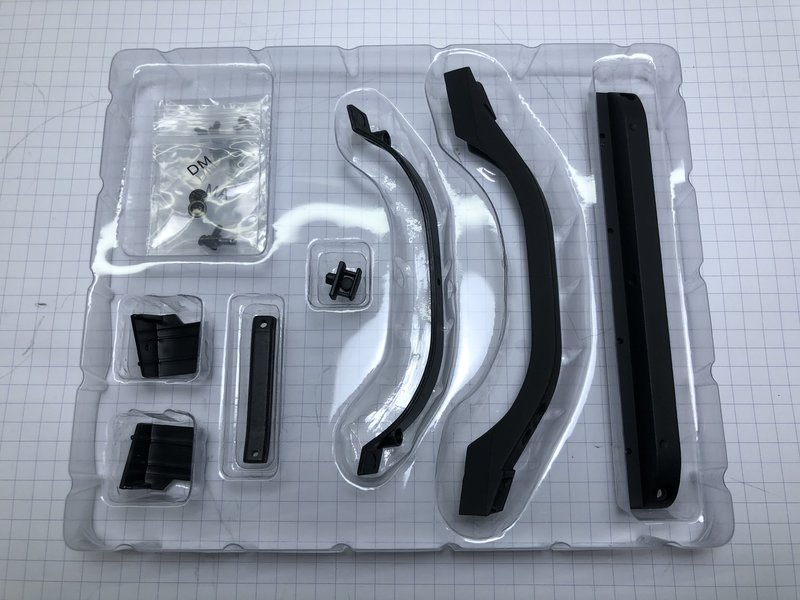

Bauphase 6 - Das vordere Fahrgestell (2)


In das Bauteil 6E stecken wir als erstes Das Bauteil 6G ein und verschrauben dieses von innen mit einer DM Schraube.
An die Verankerung 6E setzen wir nun den Träger 6F auf und verschrauben diesen mit einer CM schraube.
Nun nehmen wir diese Baugruppe und setzen diese an das vordere Fahrgestell. Mit zwei AM Schrauben wird beides miteinander befestigt.

Dann stecken wir die Querträger Abdeckung 6B in den Querträger 6A und befestigen beides mit drei CM Schrauben. Diesen Querträger montieren wir dann ebenfalls wie gezeigt mit zwei CM Schrauben am Fahrgestell.

Hinter dem Querträger stecken wir dann jeweils links und rechts den Motorschutz 6C und 6D auf das Fahrgestell und montieren diese jeweils mit einer CM Schraube.










































Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © Levelord



Follow me on:

YT: https://www.youtube.com/user/WinsenRacers

IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi

FB: https://m.facebook.com/p...-More-2148655845420527/


@work: Mustang Eleanor


R.I.P.: Dodge Charger, MIG-29


Completed: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303, VW T1 Samba Bus, F312T4, X-Wing
Levelord
#3 Geschrieben : Dienstag, 24. Dezember 2019 14:25:11

Rang: Superelite

Turquoise medal for creating a model making know-how topic: know-how topicorange medall for 500 posts: orange medall for 500 postsBlue medal for Model build: model buildPublisher medal: Publisher MedalRed Medal: Red Medalpurple medal: Medaille für 1000 posts
Gruppe: Registered, Moderator

Mitglied seit: 20.01.2013
Beiträge: 2.661
Punkte: 8.129
Wohnort: Celle, Germany
Bauphase 7 - Das vordere Fahrgestell (3)


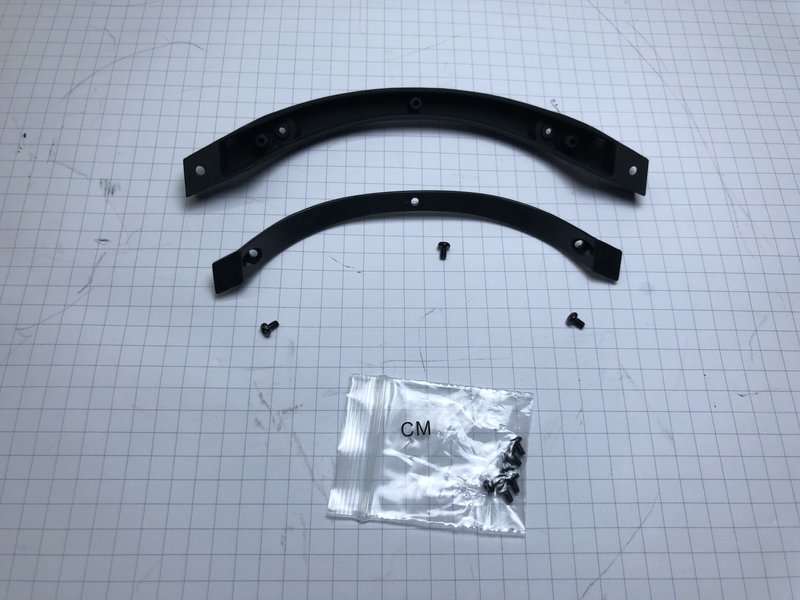

Als erstes nehmen wir den zweiten Querträger 7B und setzen dort die innere Abdeckung 7C ein. Beides montieren wir mit drei CM Schrauben miteinander.
Dann setzen wir die Gehäuseabdeckung 7A auf den Querträger wie gezeigt auf und montieren beides mit zwei KM Schrauben.
Jetzt nehmen wir die Stabistange 7D und ein Verbindungsstück 7E. Beides montieren wir wie auf dem Bild zusehen mit einer DP Schraube. Gleiches wiederholen wir dann am anderen Ende des Stabis.

Nun legen wir den Stabi auf die Abdeckung 7A, nehmen die Halterungen 7F und 7G und montieren diese mit zwei CM Schrauben miteinander.
