Offizielles Bautagebuch zum Panzer T-72 Bauphase 56 - 60


Hallo Genossen,

mit der Lieferung 11 erhalten wir auch endlich die untere Wanne. Bevor wir nun mit den neuen Bauteilen anfangen, nehmen wir uns die untere Wanne und holen alles nach was wir bisher nicht konnten.





Bauphase 41:

Hier montieren wir nun die Heckplatte und den taktischen Baumstamm.














Bauphase 42+43:


Es folgt die Montage der Fasshalter sowie das gelbe Fass. Auch beide Leerlaufräder werden an der Wanne angeschraubt.



















Bauphase 44:

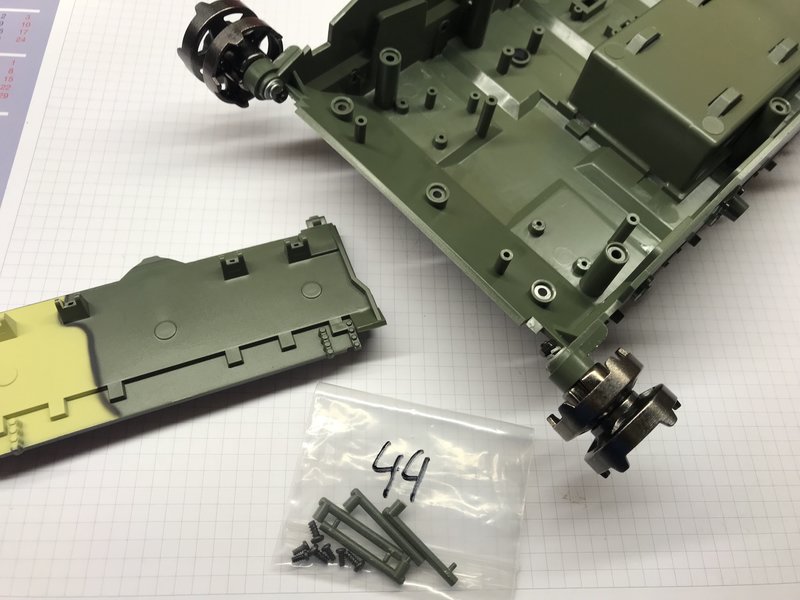

Es folgt die untere Frontplatte und die Montagearme
















Bauphase 45:

Montage des Lautstärkereglers








Bauphase 46:

Das Batteriefach








Bauphase 47:

WLAN-Schalter








Bauphase 48:

Netzschalter








Bauphase 49:

Montage des Lautsprechers








Bauphase 50:

Schalter für Rauchgenerator








Bauphase 51+52+53+54

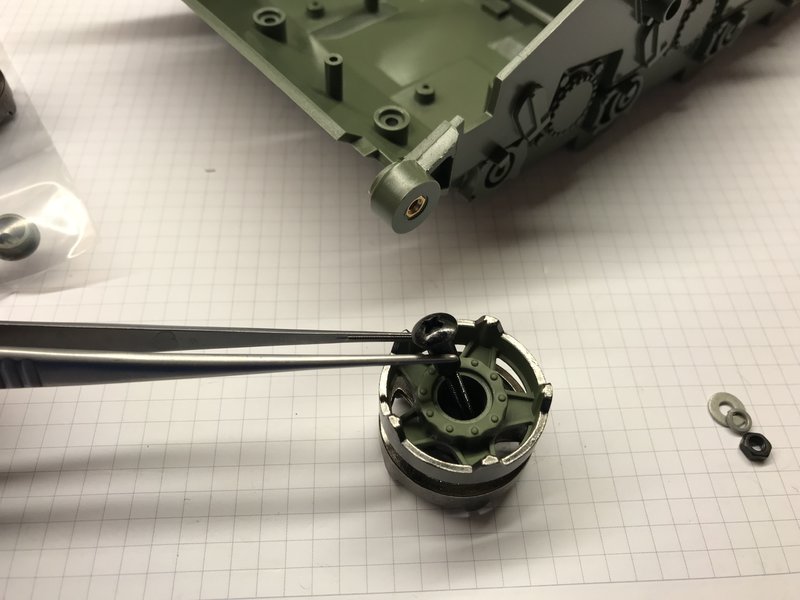

Nun geht es an die Montage der ersten Räder. Hierfür benötigen wir die
Räder samt Schrauben, U-Scheiben und Muttern aus den Bauphasen 6,8,12 und 14


















Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © Levelord



Follow me on:

YT: https://www.youtube.com/user/WinsenRacers

IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi

FB: https://m.facebook.com/p...-More-2148655845420527/


@work: X-Wing, MIG-29, F312T4


R.I.P.: Dodge Charger


Completed: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
Zurück zum Anfang
WWW  Diesen Beitrag melden | Das ist Spam!
Levelord
#2 Geschrieben : Donnerstag, 7. Dezember 2017 19:29:28

Rang: Superelite

Turquoise medal for creating a model making know-how topic: know-how topicorange medall for 500 posts: orange medall for 500 postsBlue medal for Model build: model buildPublisher medal: Publisher MedalRed Medal: Red Medalpurple medal: Medaille für 1000 posts
Gruppe: Registered

Mitglied seit: 20.01.2013
Beiträge: 2.646
Punkte: 8.084
Wohnort: Celle, Germany
Bauphase 56 - Szenerie - Die LED Box


Zuerst bauen wir die Lautsprecherbox wieder von der Scenerie ab und stecken dann die Kabel von LED Box und Lautsprecher miteinander zusammen.
Danach werden beide Bauteile ineinander geschoben und dann wieder an der Scenerie montiert.

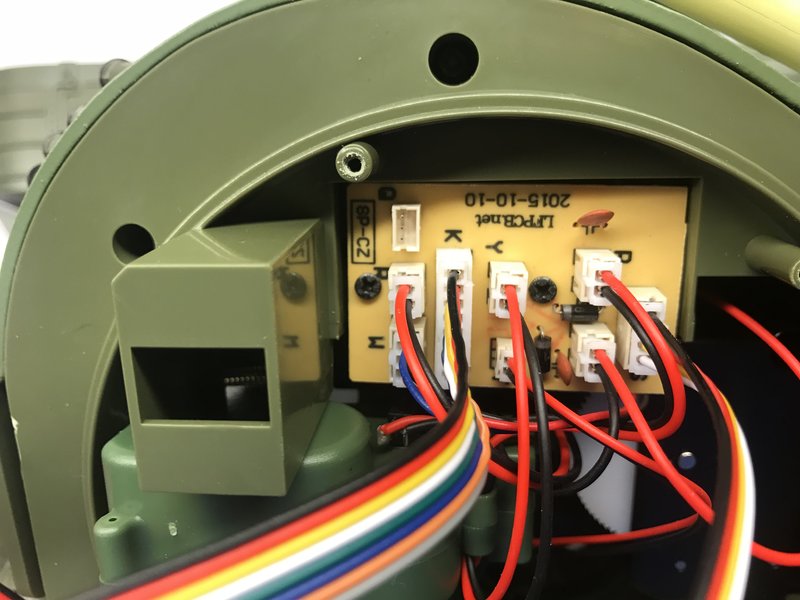

Dann demontieren wir am Geschützturm den Zahnkranz und stecken, falls nicht schon geschehen, alle Kabel vom Turm auf die Platine. Dabei achten wir auf die Buchstaben am Stecker und an der Platine. Danach setzen wir den Zahnkranz wieder drauf und verschrauben diesen.
Nun noch beide Kabel aus Bauphase 40 anstecken.

















Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © Levelord



Follow me on:

YT: https://www.youtube.com/user/WinsenRacers

IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi

FB: https://m.facebook.com/p...-More-2148655845420527/


@work: X-Wing, MIG-29, F312T4


R.I.P.: Dodge Charger


Completed: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
Zurück zum Anfang
WWW  Diesen Beitrag melden | Das ist Spam!
Levelord
#3 Geschrieben : Donnerstag, 7. Dezember 2017 19:36:44

Rang: Superelite

Turquoise medal for creating a model making know-how topic: know-how topicorange medall for 500 posts: orange medall for 500 postsBlue medal for Model build: model buildPublisher medal: Publisher MedalRed Medal: Red Medalpurple medal: Medaille für 1000 posts
Gruppe: Registered

Mitglied seit: 20.01.2013
Beiträge: 2.646
Punkte: 8.084
Wohnort: Celle, Germany
Bauphase 57 - Geschützturmmotor



Als erstes demontieren wir am Geschützturm den Zahnkranz. Dann wir der Turm auf die obere Wanne aufgesetzt und alle Kabel durch gesteckt. Nun wird der Zahnkranz wieder auf gesetzt und verschraubt.
Nun kommt Geschützmotor in die obere Wanne und wird verschraubt. Beim einsetzen darauf achten das das Zahnrad mit dem Zahnkranz ineinander greift.














Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © Levelord



Follow me on:

YT: https://www.youtube.com/user/WinsenRacers

IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi

FB: https://m.facebook.com/p...-More-2148655845420527/


@work: X-Wing, MIG-29, F312T4


R.I.P.: Dodge Charger


Completed: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
Zurück zum Anfang
WWW  Diesen Beitrag melden | Das ist Spam!
Levelord
#4 Geschrieben : Donnerstag, 7. Dezember 2017 19:42:17

Rang: Superelite

Turquoise medal for creating a model making know-how topic: know-how topicorange medall for 500 posts: orange medall for 500 postsBlue medal for Model build: model buildPublisher medal: Publisher MedalRed Medal: Red Medalpurple medal: Medaille für 1000 posts
Gruppe: Registered

Mitglied seit: 20.01.2013
Beiträge: 2.646
Punkte: 8.084
Wohnort: Celle, Germany
Bauphase 58 - Der Antriebsmotor


Die beiden mitgelieferten Schrauben drehen wir halb in das Gewinde am Motor. Danach wird ein weiteres Rad aus Bauphase 16 an der unteren Wann montiert.








Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © Levelord



Follow me on:

YT: https://www.youtube.com/user/WinsenRacers

IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi

FB: https://m.facebook.com/p...-More-2148655845420527/


@work: X-Wing, MIG-29, F312T4


R.I.P.: Dodge Charger


Completed: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
Zurück zum Anfang
WWW  Diesen Beitrag melden | Das ist Spam!
Levelord
#5 Geschrieben : Donnerstag, 7. Dezember 2017 20:06:57

Rang: Superelite

Turquoise medal for creating a model making know-how topic: know-how topicorange medall for 500 posts: orange medall for 500 postsBlue medal for Model build: model buildPublisher medal: Publisher MedalRed Medal: Red Medalpurple medal: Medaille für 1000 posts
Gruppe: Registered

Mitglied seit: 20.01.2013
Beiträge: 2.646
Punkte: 8.084
Wohnort: Celle, Germany
Bauphase 59 - Getriebebaugruppe



Zu Beginn schrauben wir den Motor an das Getriebe. Dafür lösen wir die Schrauben am Motor und schrauben diese dann durch die Halteplatte des Getriebes in den Motor.
Danach wird ein weiteres Rad aus Bauphase 18 montiert.
Im Anschluß schrauben wir das Getriebe an und in die untere Wanne.

















Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © Levelord



Follow me on:

YT: https://www.youtube.com/user/WinsenRacers

IG: https://instagram.com/wi...ers?igshid=y8qbrwhdt9vi

FB: https://m.facebook.com/p...-More-2148655845420527/


@work: X-Wing, MIG-29, F312T4


R.I.P.: Dodge Charger


Completed: McLaren MP4-23, Hummer H1, RedBull RB7, Easy Rider Bike, Jaguar E-Type, Porsche 911, Ferrari F2004, AMG DTM Mercedes, Ford Mustang, R2-D2, C57, Modellbahn,Rossi Bike,VW Käfer 1303,VW T1 Samba Bus
Zurück zum Anfang
WWW  Diesen Beitrag melden | Das ist Spam!
Levelord
#6 Geschrieben : Donnerstag, 7. Dezember 2017 20:12:31

Rang: Superelite

Turquoise medal for creating a model making know-how topic: know-how topicorange medall for 500 posts: orange medall for 500 postsBlue medal for Model build: model buildPublisher medal: Publisher MedalRed Medal: Red Medalpurple medal: Medaille für 1000 posts
Gruppe: Registered

Mitglied seit: 20.01.2013
Beiträge: 2.646
Punkte: 8.084
Wohnort: Celle, Germany
Bauphase 60 - Der untere Rumpf


Zusätzlich zum unteren Rumpf bekommen wir einige kleine Anbauteile. Diese brauchen wir aber vorerst nicht.
Das Leerlaufrad welches wir nun laut Bauanleitung montieren sollen ist bereits dran ;)
Es folgt die Montage der drei Führungsrollen am Rumpf und auch die Abdeckung für die Antriebsachse findet seinen platz.
