Hallo Modellbauer,
Herzlich Willkommen zur Lieferung 18 mit den Bauphasen 61 -64

Der gesamte Baubericht und alle Fotos unterliegen dem Urheberrecht. Verwendung außerhalb dieses Forums bedürfen schriftlicher Genehmigung. © Andreas



Bauphase 61

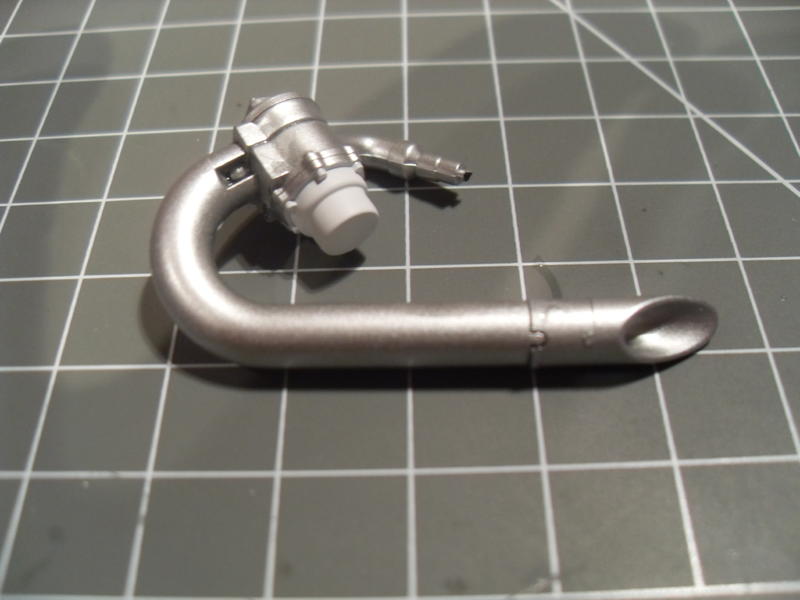

Bauteile: Auspuffrohr Vorn Links,Auspuffrohr hinten Innen, Auspuffrohr hinten außen.

Es geht weiter am komplettieren des Motors. Das Saugrohr, der Haupttank. Den Haupttank platziert ihr so am Motor wie in der Bauanleitung angezeigt. Es folgt das Saugrohr. Dieser paßt nur in einer Richtung,da die Saugrohre Links und Rechts leicht versetzt sind. Nun wird endlich angefangen alle Einzelne Baugruppen zusammen zusetzen. Die "Hochzeit" beginnt. Die Nase wird nun an das Chassis Montiert. Setzt die Nase so an das Chassis das die Lochbilder mit den Haltern am Chassis übereinstimmt,und anschließend werden beide Baugruppen mit einander Verschraubt.
Es folgen die Rohre Bauphase 56 für die Ladeluftkühler. Die Rohre werden so Verklebt,das sie oben beide in einer Richtung zusammen Laufen.Nun folgt die "Hochzeit", der Motor wird mit dem Chassis verbunden.Dazu benötigt ihr den Motor ,das Chassis und die Halter samt Schrauben aus Bauphase 53. Führt den Motor so an das Chassis herran sodas das Saugrohr in die Rohre vom Ladeluftkühler einhaken. Verschraubt nun seitlich Links und Rechts die Motor Halteplatten mit Motor und Chassis. Anschließend dreht ihr das Chassis um und verschraubt auch von unten den Motor mit dem Chassis.











Lieferung 18 Bauphase 62
Bauphase 62

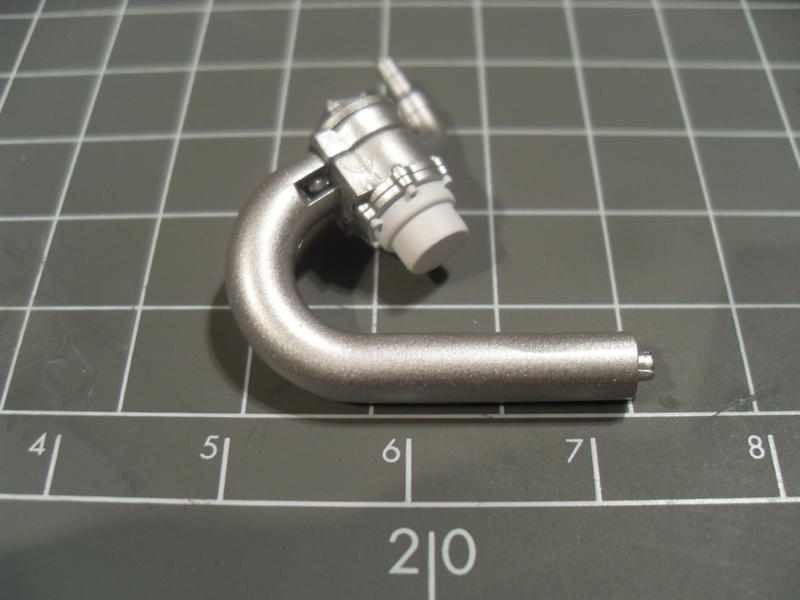

Bauteile: Auspuffrohr Vorn Rechts,Auspuffrohr hinten Innen Rechts, Auspuffrohr hinten außen Rechts

In dieser Bauphase werden die Abgasanlagen Montiert. Dazu braucht ihr die Bauteile aus Bauphase 57,58,59,60,61,62. Alle Bauphasen beinhalten Bauteile die für die Abgasanlage benötigt werden. Ganz wichtig vor dem Verkleben, achtet darauf das die Bauteile jeweils den Seiten zugeordnet sind.






















Lieferung 18 Bauphase 63
Bauphase 63
Bauteile: CDI-Einheit, Telemetrie-Einheit, Diverse Elektronische Bauelemente , 3 Rollen Leitungen in drei Stärken

Nun wird wieder die Cockpit Bodenplatte sowie die Chassis Platte Montiert. Dazu benötigt ihr die kleine Bodenplatte für das Cockpit und die Größere Bodenplatte mit dem geklebten Wärmeabschirmung. Zuerst müssen die Löcher die durch die Wärmeabschirmung abgedeckt sind freigestochen werden. Nun setzt ihr die Bodenplatte vom Cockpit wieder von unten auf das Chassis. Die große Bodenplatte kommt oben auf die Chassis Bodenplatte. Verschraubt nun beides mit dem Cockpit.

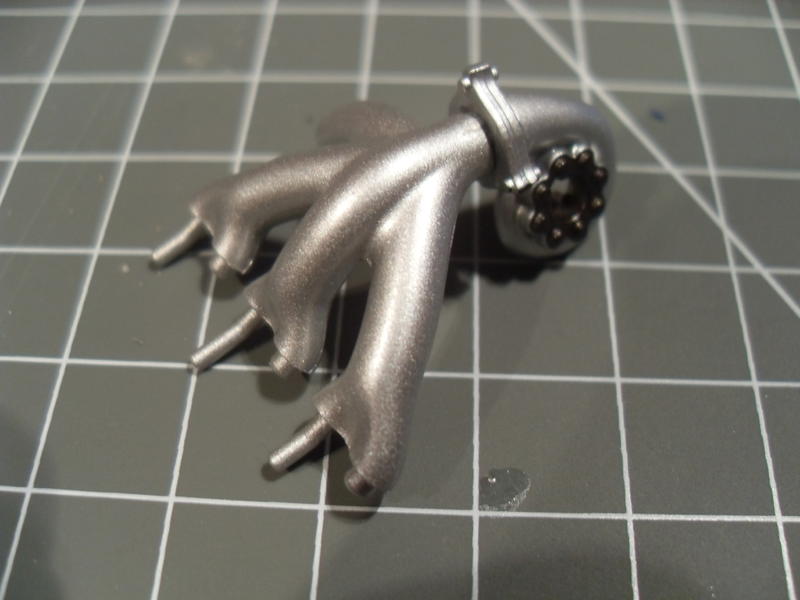

Es folgt das anbringen der Abgaskrümmer am Motor. Anschließend wird die hintere Bodenplatte mit den Auspuffrohre bestückt,mit Anbindung der Platte an die vordere Platte. Schaut euch an anhand eure Bauanleitungen genau an wie die Auspuffrohre im Unterboden verlegt werden, das gleiche auch bei der Anbindung am Motor.


























Lieferung 18 Bauphase 64
Bauphase 64
Bauteile: Instrumententafel Rückseite,Instrumententafel Front,Kraftstoffventil,Tankfüll Stutzen,Funkcontrol Schalter,Gemischkontrolle Turbo Überwachung,Schalter für den Feuerlöscher, Decals fürs Cockpit.

Ihr Montiert in diesen Bauabschnitt die Luft Ladedruckrohre für die Turbolader L+R an die Ladeluftkühler an den Seitenkästen. Die Rohre sind aus Bauphase 20,auch wird benötigt die Bauteile aus Bauphase 56 Ventile und Federschlauch. Als erstes werden Beide Rohre jeweils mit einem Ventil aus Bauphase 56 bestückt. Nun fügt ihr jeweils noch einen Spiralschlauch jeweils auf ein Ventil. Nach dem Montieren der Ladedruck Rohre werden die anderen Enden des Spiralschlauches auf dem Ladedruckregelventil am Abgaskrümmer Montiert. Nun wird der Motor wieder ausgebaut,damit 2 Leitungen verlegt werden kann die ihr noch herstellen müsst. Dazu braucht ihr den Draht aus Bauphase 47,und den Stoffschlauch aus Bauphase 51. Zwei Leitungen haben eine Länge von 50 mm Schlauch (40mm Draht) und zwei Leitungen von 45 mm Schlauch ( 35mm Draht): Nehmt euch nach Fertigstellung eure Leitungen, und platziert sie dort wie es in der Bauanleitungen angezeigt wird.















Das war nun die Lieferung 18 mit den Bauphasen 61- 64.

Ich wünsche euch weiterhin viel Spaß, und ein Erfolgreiches Bauen an euren Boliden.

Schönen Gruss
Andreas


......................Fortsetzung folgt
